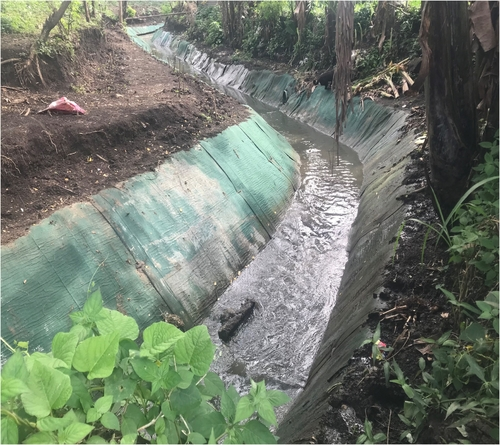

em 2021, 3 contêineres de tecido de concreto foram enviados para as Filipinas.
Todos eles são aplicados em projetos de revestimento de valas.
Espessura do pano do tapete de concreto: 8mm.
Cor: Verde.
O tecido do tapete de concreto foi reforçado por tecido espaçador 3D no interior e é apoiado por geomembrana HDPE.
Ele poderia ser usado para substituir o produto de lona de cimento estilo espaçador 3D.
O estudo de caso foi anexado aqui para download e referência!
PANO DE TAPETE DE CONCRETO GCCM (CMC)
ESTUDO DE CASO PARA REVESTIMENTO DE VALA
Em setembro de 2018, o Concrete Mat Cloth GCCM (CMC) foi especificado para revestir valas de drenagem ao longo de um trecho de 1,8 km do Ditch in the Village, projeto Southwoods Ecocntrum, Manila, Filipinas.
Trechos do canal estavam fora do alcance dos equipamentos da usina e exigiam o transporte manual dos materiais
através de uma ponte estreita e subindo uma encosta íngreme. O CC permitiu uma solução de concreto para revestir essas seções do canal de drenagem onde seria impossível usar opções convencionais de concreto.
O CMC8 foi usado para revestir uma vala principal e várias valas menores no local. A vala principal tem aproximadamente 1700m de comprimento, 3m de largura na crista e 1m de largura na base.
Na preparação para a instalação, seções dos canais de drenagem foram represadas com o fluxo de água direcionado mais a jusante, e trincheiras de ancoragem foram abertas nos ombros dos canais. Os canais foram então limpos de detritos e seções deterioradas de geotêxteis.
O CMC foi desenrolado na superfície plana e cortado no comprimento específico do perfil, antes de ser posicionado na vala com as camadas subsequentes sobrepondo-se às anteriores em 100 mm. O CMC foi fixado ao substrato usando estacas de aço inseridas em cada sobreposição dentro das valas de ancoragem. As sobreposições foram então unidas com parafusos de aço inoxidável em centros de 200 mm.
O CC foi instalado a uma taxa de aproximadamente 80m2 por dia com uma equipe de 5 homens (dois da equipe colocando o material e um terceiro fixando-o), totalizando 5.040 m² instalados. Antes da especificação do CMC, o lançamento de pedra com laje de pavimentação invertida era considerado um meio de revestimento da vala, mas isso teria resultado em uma instalação consideravelmente mais longa, atrasada ainda mais pelas condições climáticas. Em comparação, o CMC proporcionou uma instalação significativamente mais rápida e fácil, eliminando qualquer interrupção do programa devido ao clima.
Normalmente, taxas de instalação de mais de 200 m² por dia eram alcançadas em condições climáticas geralmente severas e em más condições de solo.
O CMC tem uma janela de presa retardada de 2 a 4 horas, dando aos empreiteiros tempo para instalar o material em condições extremamente úmidas, sem medo de pega prematura.
CC oferece excelente resistência à degradação UV, perfuração e ação de congelamento e descongelamento, ao mesmo tempo que é resistente a ácidos, álcalis e sulfatos. Ele tem uma vida útil mínima projetada de 50 anos para as aplicações mais árduas e prolongará significativamente a vida útil e a capacidade de manutenção dos canais de drenagem nas próximas décadas.
A hidratação foi conseguida usando uma combinação de bowser e mangueira com bico de pulverização acoplado, após o que as valas de ancoragem foram preenchidas.
FOTOS DE PROGRESSO
OBRAS DE COLOCAÇÃO CMC8.
Obras de Escavação e Assentamento CMC8
FOTOS DE PROGRESSO
Obras de Escavação e Assentamento CC8
Localização; Sta. 0+760 para Sta. 0+740
